easyBRIDGE
Intro
Bitte lesen Sie vor Beginn der Montage aufmerksam die Sicherheitshinweise, die Sie am Ende dieser Montageanleitung (nur online) finden. Bitte vergewissern Sie sich vor Montagestart, dass Sie die aktuelle Montageanleitung verwenden.
Die Auslegung und Planung des Montagesystems sollte mit der Software Alumero Solar.Pro.Tool erfolgen. Bitte entnehmen Sie die erforderlichen Materialien und die Positionen und Anordnung der einzelnen Komponenten dem Projektbericht, den Sie aus dem Solar.Pro.Tool bzw. von Ihrem Alumero Vertriebspartner erhalten. Diese Daten sind statisch berechnet und für die sichere und einwandfreie Funktion der Anlage von großer Bedeutung.
Es ist durch den Monteur der Photovoltaikanlage vor der Montage sicherzustellen, dass die gegebene Dachunterkonstruktion für die auftretenden zusätzlichen Belastungen ausgelegt ist.
In dieser Montageanleitung werden die Montageabläufe des titelgebenden Systems, die Befestigung an der Dachunterkonstruktion und die Montage der Module erläutert.
Bei Blechfalzdächern werden die Module üblicherweise hochkant montiert, sodass die Trägerprofile parallel zum First liegen. Standardmäßig werden zwei Trägerprofile pro Modulreihe verwendet.
ALUMERO Photovoltaiksysteme sind ausschließlich für die Aufnahme von PV-Modulen konzipiert. Jede andere Verwendung gilt als nicht bestimmungsgemäß.
Das System ist ausschließlich für die Aufnahme von PV-Modulen konzipiert. Jede andere Verwendung gilt als nicht bestimmungsgemäß.
Die Montage darf ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
Bei weiteren Fragen nutzen Sie den professionellen und umfassenden Beratungs-Service von ALUMERO. Unsere kompetenten BauingenieurInnen und BautechnikerInnen helfen Ihnen gerne.
Allgemeine Informationen
Min. Blechdicke:
Stahlblech min. 0,4 mm
Aluminium min. 0,5 mm
Dachneigung:
5–45°
Trapezblech Hochsicke:
Minimum Breite der Hochsicke 22 mm (25mm empfohlen). Die Höhe der Hochsicke ist nicht relevant.
Hochsickenabstand:
Trapezblechbrücke 400: 100-170 / 190-333mm
Trapezblechbrücke 250: 65-207mm
Anbindung:
Dünnblechschrauben
Max. Modulfeldgröße:
12 m Länge
Schraubenmontage:
M8 (A2-70) - 15 Nm
M10 (A2-70) - 30 Nm
Benötigte Werkzeuge
Komponenten
Standard
Zubehör
Optional
Varianten
easyLIGHT East/West
easyLIGHT East/West
easyLIGHT South 5°
easyLIGHT South 5°
easyLIGHT South 10°
easyLIGHT South 10°
easyLIGHT South 15°
easyLIGHT South 15°
Komponentenliste
easyLIGHT East/West
Ballastierung
Alpinstützen
Zubehör
easyLIGHT South 5°
easyLIGHT South 10°
easyLIGHT South 15°
Ballastierung
Alpinstützen
Zubehör
easyGROUND
Ballastierung
Zubehör
Komponenten
Biberschwanzersatzplatte

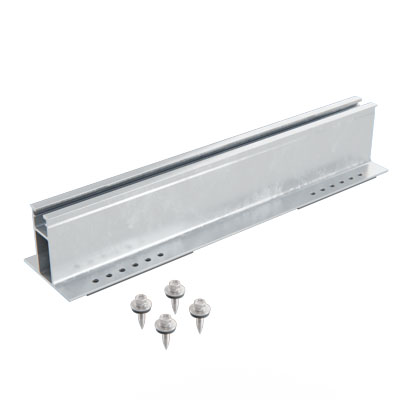

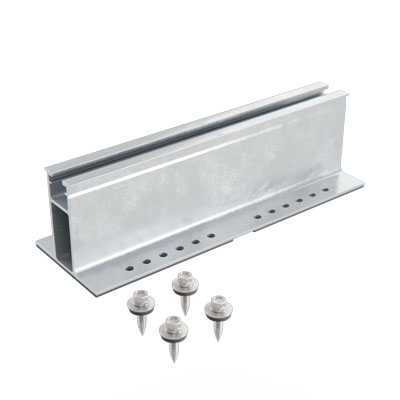

Trapezblechbrücken
Module können sowohl vertikal als auch horizontal angeordnet werden.
Positionen ausmessen und markieren
Positionen der Trapezblechbrücken laut ALUMERO Solar.Pro.Tool-Projektbericht auf dem Dach ausmessen und mit Hilfe einer Schlagschnur markieren. Hochsickenabstand messen und Trapezblechbrücken positionieren.
Montage der Trapezblechbrücken
Schrauben Sie die Trapezblechbrücke mit 4 Dünnblechschrauben mittig auf zwei Hochsicken. Beachten Sie, dass die EPDM-Dichtung unter der Trapezblechbrücke und die Dichtscheiben der Dünnblechschrauben nicht mehr als 50% komprimiert sind.
Der Abstand der Dünnblechschrauben zum Sickenrand sollte min. 8 mm betragen.
Bitte beachten: Montierte Trapezblechbrücken dürfen nicht als Trittleiter benutzt werden!
Platzieren Sie die nächsten Trapezblechbrücken so auf den nachfolgenden Hochsicken, dass der Abstand X eingehalten wird. Der Abstand X ist abhängig von der Modulbreite + Klemmbreite (20 mm) + Minimum Abstand zum Ende der jeweiligen Trapezblechbrücke (20 mm).
Der Abstand Y ist abhängig von der Modullänge und sollte mit dem gewählten Klemmbereich des Moduls übereinstimmen.
Bitte beachten: Die Klemmbereiche und die resultierenden Lasten entnehmen Sie bitte der Installationsanleitung der verwendeten Module.
Hinweis zu den Dünnblechschrauben
Schrauben Sie die Dünnblechschrauben langsam, kontrolliert und mit niedrigem Drehmoment, um die Schraube nicht zu überdrehen bzw. das Blech nicht zu zerstören. Drehen Sie die Schraube nur soweit ein, dass die EPDM-Dichtung unter der Schiene und der Dünnblechschrauben auf ca. 50 % der ursprünglichen Dicke reduziert wird. Ein Weiterdrehen erhöht nicht die Festigkeit der Verbindung, sondern nur das Risiko eines Versagens.
Thermische Trennungen und Wartungswege
Beachten Sie die maximale Modulfeldlänge von 12 m. Nach dieser Länge muss eine thermische Trennung der Module stattfinden. Hierfür sollte eine Hochsicke freigelassen werden.
Detail: thermische Trennung nach 12 m in horizontaler Richtung.
Option: Sollte der Klemmbereich des Moduls und der Abstand der Hochsicke es zulassen, kann die Trapezblechbrücke versetzt auf der Hochsicke zur thermischen Trennung befestigt werden. Achten Sie bei größeren Anlagen trotzdem auf genügend Wartungsgänge.
Planen Sie grundsätzlich Wartungsgänge bei größeren Anlagen in horizontaler und vertikaler Richtung ein.
Montage Module
Endklemme montieren
Mit der untersten Modulreihe beginnen. Erstes Modul auf die Trägerprofile auflegen und ausrichten.
Endklemme Click leicht schräg einklicken und zum Modulrahmen schieben.
Inbusschraube mit einem Drehmoment von 15 Nm festziehen.
Darstellung ist Beispielhaft und bildet die Systematik, tendenziell nicht die verwendeten Profile ab.
Bitte beachten: Die Abschlussklemmen müssen mind. 20 mm vom Ende des jeweiligen Montageprofil angebracht werden.
Achtung: Bei der Verwendung von Endklemmen mit Gewindeplatten muss auf die Ausrichtung geachtet werden. Die Gewindeplatte muss quer zum Profilkanal stehen.
Mittelklemme montieren
Mittelklemme Click am Rahmen des vorherigen Moduls platzieren und leicht schräg einklicken. Modul heranschieben, sodass beide Module fest anliegen.
Inbusschraube mit einem Drehmoment von 15 Nm festziehen.
Das jeweils letzte Modul einer Modulreihe mit Abschlussklemmen, wie bereits
beschrieben, montieren. Montage der verbleibenden Modulreihen analog.
Darstellung ist Beispielhaft und bildet die Systematik, tendenziell nicht die verwendeten Profile ab.
Bitte beachten:
- Abstand der Klemme zu den Enden des Trägerprofils: min. 20 mm!
- Mittelklemmen dürfen nicht unmittelbar am Trägerstoß montiert werden!
- Klemmung der Module nur an vorgeschriebenen Befestigungsbereichen! Diese können dem Modul-Datenblatt des Modulherstellers entnommen werden.
- Abstand (horizontal sowie vertikal) zwischen Modulen: ca. 20 mm!
Modulkabel | Potentialausgleich | Erdung
Modulkabel befestigen
Modulkabel sollen nicht herunter hängen bzw. auf der Dachdeckung aufliegen. Den am Kabelbinder aufgesteckten Clip in einen Profilkanal des Trägerprofils drücken. Kabel mit dem Kabelbinder zusammenbinden.
Demontage des Clips durch seitliches Herausschieben aus dem Profilkanal.
Potentialausgleich
Der Potentialausgleich zwischen den einzelnen Anlagenteilen ist nach den jeweiligen länderspezifischen Vorschriften durchzuführen. Im Folgenden wird eine Möglichkeit der Erdung des ALUMERO Blechfalzdächer-Systems aufgezeigt. Kabeldurchschnitte sowie Erdungs-Gesamtkonzept sind in dieser Anleitung nicht enthalten und müssen entsprechend den geltenden Normen und Richtlinien vom ausführenden Installateur berechnet bzw. erstellt werden. Andere fachgerechte Erdungsmethoden als die hier aufgeführten sind ebenfalls möglich.
Erdung der Trägerprofilreihen
In jeder Trägerprofilreihe eine Drahtklemme in den unteren Profilkanal des Trägerprofils einsetzen. Den Aludraht in die Drahtklemme einlegen und durch Anziehen der Schraube befestigen. Auf diese Weise alle Modulreihen leitend miteinander verbinden.
Erdung der Module
Ob die Module geerdet werden müssen, ist vom Modulhersteller im jeweiligen Modul-Datenblatt angegeben. Wenn ja, kann der Potentialausgleich der Module auf folgende, von ALUMERO empfohlene Weise, erstellt werden:
Um die Module in den Potentialausgleich zu integrieren, können Sie ALUMERO End- und Mittelklemmen mit Pin benutzen. Die Pins sitzen in den Klemmen, durchstechen die Eloxalschicht der Modulrahmen und verbinden somit sämtliche Modulreihen leitend miteinander.
Alle in diesen Montageanleitungen enthaltenen Produktabbildungen dienen zur Veranschaulichung und sind nicht maßstabsgetreu. Änderungen und Irrtümer vorbehalten!
Optional: Potentialausgleich | Erdung
Erdung / Potentialausgleich montieren
Die Erdung / der Potentialausgleich wird am Rand eines Modulfeldes an einem Fuß mit einer Schraube (max. M8) angebracht. Die Komponenten sind nicht im Lieferumfang enthalten.
- Erdungsdraht (bauseits) fest mit dem Kabelschuh verbinden.
- Beilagscheibe und Kabelschuh in der abgebildeten Reihenfolge mit der Schraube anbringen.
Sicherheits- und Warnhinweise
Bitte beachten Sie folgende Hinweise!
Wir empfehlen Ihnen, die folgenden Hinweise aufmerksam zu lesen, da sie für den Umgang mit dem Produkt sehr wichtig sind. Bitte informieren Sie sich auch über die Sicherheitsvorschriften der anderen Anlagenkomponenten.
Sicherheits- und Warnhinweise
Montagesysteme von ALUMERO sind ausschließlich für die Aufnahme von PV-Modulen konzipiert. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der Angaben dieser Montageanleitung. ALUMERO haftet nicht für Schäden, die aus Nichtbeachtung der Montageanleitung, insbesondere der Sicherheitshinweise, sowie aus missbräuchlicher Verwendung des Produkts entstehen.
- ALUMERO übernimmt keinerlei Haftung für Leistungsverluste oder Schäden am Modul, welcher Art auch immer.
Bei allen Arbeiten an der PV-Anlage sollten Sie sich genau an diese Anleitung halten. Installation, Inbetriebnahme, Wartung, Reparatur dürfen nur von Personen ausgeführt werden, die entsprechend qualifiziert und autorisiert sind.
Bitte beachten Sie die gültigen Vorschriften und Sicherheitshinweise.
Diese Unfallverhütungsvorschriften müssen Sie berücksichtigen:
- BGV A 1 – Allgemeine Vorschriften
- BGV A 3 – Elektrische Anlagen und Betriebsmittel
- BGV C 22 – Bauarbeiten (Persönliche Schutzausrüstungen gegen Absturz)
- BGV D 36 – Leitern und Tritte
- Berufsgenossenschaftliche Regeln für die Sicherheit und Gesundheit bei der Arbeit BGR 203 (Dacharbeiten) und die DIN EN 516 Einrichtungen zum Betreten des Dachs
- Arbeitskleidung und Arbeitsschutzbestimmungen gemäß den Vorschriften der Berufsgenossenschaft
Bitte beachten Sie die gültigen Vorschriften und Sicherheitshinweise.
Die folgenden DIN-Normen müssen Sie einhalten:
- DIN 18299 – Allgemeine Regelungen für Bauarbeiten jeder Art
- DIN 18338 – Dachdeckungs- und Dachabdichtungsarbeiten
- DIN 18360 – Metallbauarbeiten, Schlosserarbeiten
- DIN 4102 – Brandverhalten von Baustoffen und Bauteilen
Arbeiten an den Systemen der Alumero Systematic Solutions GmbH dürfen nur von autorisiertem Personal durchgeführt werden. Der Betreiber der Anlage hat folgende sicherheitsrelevante Pflichten:
- Wir setzen voraus, dass mindestens einmal pro Jahr eine Inspektion und Wartung der verbauten ALUMERO-Komponenten und der Dachhaut stattfindet.
- Hierbei sollten mindestens die folgenden Punkte überprüft werden:
- alle mechanischen Verbindungen auf korrekten Sitz und Festigkeit
- die Lage des Systems auf dem Dach und das System selbst bezüglich Verformungen
- die Verkabelung auf Unversehrtheit
- die PV-Module auf Beschädigung
Die Montage des Gestells darf nur von Personen mit entsprechender Qualifikation, handwerklichen Fähigkeiten und Grundkenntnissen der Mechanik ausgeführt werden.
Es ist sicherzustellen, dass die beauftragten Personen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können.Die Montageanleitung ist Bestandteil des Produktes und muss während der Montage verfügbar sein.
Die Montageanleitung ist Bestandteil des Produktes und muss während der Montage verfügbar sein.
Es ist zu gewährleisten, dass die Montageanleitung und insbesondere die Sicherheitshinweise vom beauftragten Personal vor der Montage gelesen und verstanden werden.
Die Vorschriften der Berufsgenossenschaft, die örtlichen Arbeitsschutzbestimmungen und die Regeln der Technik müssen eingehalten werden.
Für die Montage sind geeignete Hebezeuge und Leitern zu verwenden. Es dürfen keine Anstell-Leitern verwendet werden.
Es ist erforderlich, eine Überprüfung der bestehenden Gebäudestatik durch einen fachkundigen Bauingenieur bezüglich der zusätzlichen Lasten aus einer PV-Anlage vornehmen zu lassen.
Eventuelle allgemeine Lastbegrenzungen durch die Alumero Systematic Solutions GmbH (z.B. Notwendigkeit für Schneeräumen, um die Schneelast zu begrenzen) sind zu berücksichtigen.
Garantie / Produkthaftung (Ausschluss)
Die in dieser Anleitung enthaltenen Hinweise zur Dimensionierung sind lediglich Hinweise aus der Praxis. Verbindliche Montagegestellstatiken können mit dem Programm Alumero Solar.Pro.Tool erstellt werden.
Als Installationsbetrieb sind Sie verantwortlich für die korrekte Ausführung der Montage. Die Alumero Systematic Solutions GmbH haftet nicht für die in kaufmännischen Anlagenangeboten enthaltenen Dimensionierungshinweise.
Als Installationsbetrieb sind Sie verantwortlich für die mechanische Haltbarkeit der montierten Schnittstellenverbindungen an der Gebäudehülle, insbesondere auch für deren Dichtigkeit. Die Bauteile der Alumero Systematic Solutions GmbH sind dafür nach den zu erwartenden Belastungen und dem gültigen Stand der Technik ausgelegt. Dazu müssen Sie im Rahmen der Anfrage/Bestellung an die Alumero Systematic Solutions GmbH alle allgemeinen technischen Rahmenbedingungen im Projekterfassungsbogen (Angaben zur Tragkonstruktion, Schneelastzone, Gebäudehöhen, Windlasten usw.) schriftlich angeben.
Die Alumero Systematic Solutions GmbH haftet nicht bei unsachgemäßer Handhabung der verbauten Teile.
Um Korrosion zu vermeiden, darf die Aluminiumkonstruktion nur mit Medien (fest, flüssig, gasförmig) in Kontakt kommen, die einen PH-Wert von 4,5 bis 8,5 haben.
Bei sachgemäßer Handhabung, Dimensionierung gemäß den statischen Rahmenbedingungen und normalen Umwelt- und Umgebungsbedingungen gewährt die Alumero Systematic Solutions GmbH eine 2-jährige Produktgarantie auf Lebensdauer und Haltbarkeit der Gestellsysteme. Dies gilt im Rahmen der allgemein vorherrschenden Wetter- und Umweltbedingungen.
Material- und Verarbeitungsgarantie: Die Alumero Systematic Solutions GmbH gibt auf die verwendeten Materialen eine Material und Verarbeitungsgarantie von 10 Jahren. Nähere Informationen entnehmen Sie den gesonderten Garantiebestimmungen.
Hinweise zur elektrischen Installation
Alle elektrischen Arbeiten dürfen Sie nur ausführen, wenn Sie eine Elektrofachkraft sind. Maßgeblich sind hierbei die geltenden DIN-Normen, VDE-Vorschriften, VDEW-Richtlinien, VDN-Richtlinien, Unfallverhütungsvorschriften und die Vorschriften der örtlichen Elektrizitätsversorgungsunternehmen (EVU).
- DIN VDE 0100 (Errichtung von Starkstromanlagen mit Nennspannungen bis 1000 V)
- VDEW-Richtlinie für den Parallelbetrieb von Eigenerzeugeranlagenmit dem Niederspannungsnetz des EVU
- VDI 6012 Richtlinie für dezentrale Energiesysteme in Gebäuden: Photovoltaik
- Merkblatt zur VDEW-Richtlinie „Eigenerzeugungsanlagen am Niederspannungsnetz“
- VDN-Richtlinie „Eigenerzeugungsanlagen am Niederspannungsnetz“
- DIN/VDE-Bestimmungen, DIN/VDE 0100 „Errichten von Starkstromanlagen mit Netzspannungen bis 1000 V“, insbesondere VDE 0100 Teil 410 „Schutz gegen direktes und indirektes Berühren“ (Gleichspannungen > 120 V, < 1000 V Gleichspannung) und die „Unfallverhütungsvorschrift der gewerblichen Berufsgenossenschaften“ VBG4 „Elektrische Anlagen und Betriebsmittel“
- DIN VDE 0100-540 Auswahl und Errichtung – Erdung, Schutzleiter und Potentialausgleichsleiter
- VDE 0185 Errichtung einer Blitzschutzanlage und VDS 2010
Wichtige Warnhinweise
Solarmodule erzeugen Strom, sobald sie Licht ausgesetzt werden, stehen also immer unter Spannung. Durch die voll isolierten Steckkontakte ist zwar ein Berührungsschutz gegeben, doch müssen Sie beim Umgang mit den Solarmodulen auf folgendes achten:
- Führen Sie keine elektrisch leitenden Teile in die Stecker und Buchsen ein.
- Montieren Sie Solarmodule und Leitungen nicht mit nassen Steckern und Buchsen.
- Nehmen Sie alle Arbeiten an den Leitungen mit äußerster Vorsicht vor.
- Führen Sie keine elektrische Installation bei Feuchtigkeit durch.
- Auch bei geringer Beleuchtung entstehen an der Reihenschaltung von Solarmodulen sehr hohe Gleichspannungen, die bei Berührung lebensgefährlich sind. Berücksichtigen Sie insbesondere die Möglichkeit von Sekundärschäden bei Stromschlägen.
Im Wechselrichter können auch im frei geschalteten Zustand hohe Berührungsspannungen auftreten:
- Seien Sie bei Arbeiten am Wechselrichter und an den Leitungen besonders vorsichtig
- Halten Sie nach Abschalten des Wechselrichters und weiteren Arbeiten unbedingt die vom Hersteller vorgeschriebenen Zeitintervalle ein, damit sich die Hochspannungsbauteile entladen können.
- Bitte beachten Sie auch die Montagevorschriften des Wechselrichter-Herstellers.
- Bei der Öffnung eines geschlossenen Stranges (z.B. beim Trennen der Gleichstrom-Leitung vom Wechselrichter unter Last) kann ein tödlicher Lichtbogen entstehen:
- Trennen Sie nie den Solargenerator vom Wechselrichter, solange dieser mit dem Netz verbunden ist.
Normen und Richtlinien
Alle aufgeführten Normen und Richtlinien sind für Deutschland herausgegeben und anzuwenden. Sie sind in der jeweils gültigen Fassung zu berücksichtigen. Beachten Sie außerhalb von Deutschland zusätzlich die entsprechenden nationalen Normen und Richtlinien.
Hinweise zur Gestell-Installation
Für den Einbau im Dachbereich müssen Sie die aktuell gültigen Regeln der Bautechnik, insbesondere die in den DIN-Normen und im „Regelwerk des Deutschen Dachdeckerhandwerks“ formulierten Anforderungen beachten.
- Überprüfen Sie, ob alle Schraubverbindungen fest sitzen.
- Halten Sie die angegebenen Drehmomente ein.
- Ungeachtet einer prüffähigen Statik müssen Sie im Vorfeld jeder Installation sicherstellen, dass das Produkt den statischen Anforderungen vor Ort gemäß DIN EN 1991 entspricht.
- DIN-Norm EN 1991 „Einwirkungen auf Tragwerke“ – und alle dazugehörige nationale Andwedungsdokumente
Teil 1-1: Wichten, Eigengewicht und Nutzlasten im Hochbau
Teil 1-3: Schneelasten
Teil 1-4: Windlasten - DIN-Norm EN 1990: „Grundlagen der Tragwerksplanung“ – und alle dazugehörigen nationalen Anwendungsdokumente
- Die Bemessung des Montagegestells erfolgt gemäß DIN EN 1993 „Bemessung und Konstruktion von Stahlbauten“ und DIN EN 1999 „Bemessung und Konstruktion von Aluminiumtragwerken“
- Vergewissern Sie sich, dass die Unterkonstruktion im Hinblick auf Tragfähigkeit (Dimensionierung, Erhaltungszustand, geeignete Materialkennwerte), Tragstruktur und sonstigen davon betroffenen Schichten (z.B. Dämmschicht) geeignet ist.
- Achten Sie darauf, dass der Ablauf von Niederschlagswasser nicht behindert wird.
- Berücksichtigen Sie bauphysikalische Aspekte (z.B. möglicher Tauwasseranfall bei der Durchdringung von Dämmschichten).
- Für den Einbau im Dachbereich müssen Sie die aktuell gültigen Regeln der Bautechnik, insbesondere die in den DIN-Normen und im „Regelwerk des Deutschen Dachdeckerhandwerks“ formulierten Anforderungen beachten.
Produkthaftung
Die technische Dokumentation ist Bestandteil des Produktes. Die Alumero Systematic Solutions GmbH haftet nicht für Schäden, die aus Nichtbeachtung der Montageanleitung, insbesondere der Sicherheitshinweise, sowie aus missbräuchlicher Verwendung der Produkte entstehen.
